FHD 气液增压泵工作原理

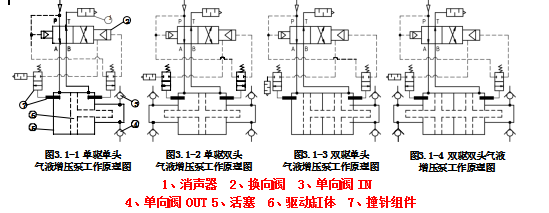

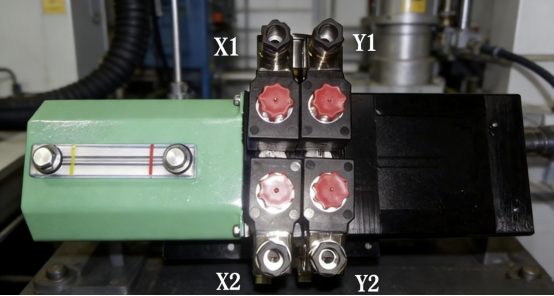

FHD 气液增压泵是以压缩空气为动力源的一种往复式柱塞泵，利用大面积活塞端的低压气体驱动面转换为小面积活塞端的高压液体,面积比决定泵的增压比。

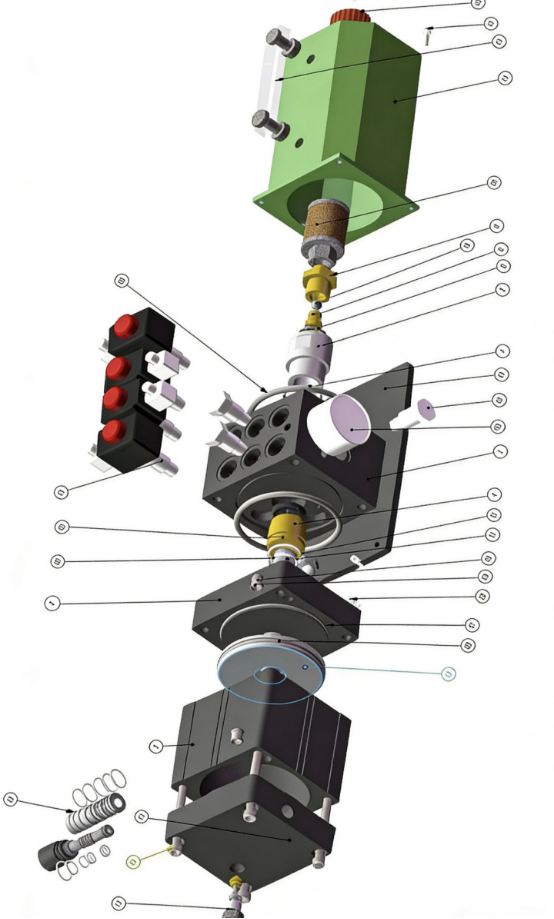

FHD 气液增压泵工作时，当驱动活塞向后运行时，将液体吸入泵内，此时入口处的单向阀打开，出口单向阀关闭；当活塞向前运行时，在液体一侧会形成一定压力，压力会将入口处单向阀关闭，出口处单向阀打开，高压液体就从出口处流出。

FHD 气液增压泵能够实现自动补压循环，当出口压力升高时，泵会减速运行，并对活塞产生一定的阻力，当力平衡时，泵会自动停止运行，此时驱动活塞端压力与液压力达到平衡，活塞保持静止，此时能量消耗最低，各部件停止工作。当出口压力降低或驱动压力增加时，气液增压泵会自动启动运行。

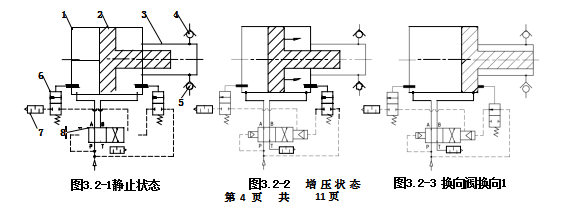

 动作过程  （见下图）

a. 图 3.2-1，驱动气源无输入，增压泵处于静止状态。

b. 图 3.2-2，气源进气，驱动缸左侧进气，活塞右移，高压缸增压。

c. 图 3.2-3，活塞撞压右撞针，右撞针通道打开，换向阀右侧进气，换向阀换向。

d. 图 3.2-4，驱动缸右侧进气，活塞左移，高压缸吸液。

e. 图 3.2-5，活塞撞压左撞针，左撞针通道打开，换向阀右侧排气，换向阀换向。

f. 如此循环，实现高压缸增压的目的，直到压力平衡，如图 3.2-6，活塞两端压力平衡（即驱动缸向右的压力和高压缸向左的压力），增压泵暂停工作，进入保压状态。当输出端压力降低或驱动气体压力升高时，增压泵自动开始工作。
